你有没有想过，地质学家是如何知道火山是否会爆发，建筑是否会倒塌的?所有这些都是用一种叫做倾斜仪的岩土监测仪器来测量的。
倾斜仪是一种可以连续监测挡土墙、横隔板、火山、水坝、滑坡等轻微旋转、变形的倾斜仪。另一方面，光束传感器类似于El倾斜仪，用于监测结构的不同运动和倾斜。
在这里，我们将更多地解释Tiltmeters和Beam传感器以及它们的不同类型以及它们在岩土监测领域中使用。
什么是不同类型的TILTMETERS？
Encondio-Rite处理一些最可靠，便携式，低成本，坚固且精确的TILTMeter传感器。不同的模型倾斜仪包括：
- EL倾斜仪和EL光束传感器
- 倾斜仪自动数据记录器
- 带有SDI-12接口的箱式倾斜仪
- MEMS光束传感器（MEMS）
- MEMS光束传感器箱式倾斜仪(MEMS)
- 便携式TILTMETER（MEMS）
- 单轴和双轴倾斜仪(MEMS)
- 无线倾斜仪(MEMS)
现在让我们详细讨论所有类型的倾斜仪的结构，以及工作原理。
EL倾斜仪和EL光束传感器
EL倾斜仪包含一个电解倾斜仪，安装在一个紧凑、坚固、防风雨的外壳中。Encardio-rite公司的EAN-31EL型EL倾斜传感器是专为测量非常小的倾斜度而设计的，0.5度的量级，具有高分辨率。
它用于监测建筑物、挡土墙等结构在垂直平面内的转动和挠度。它们通常用作测量倾斜的独立单元。
有两种方式的倾斜传感器是用来测量倾斜的数量。其中一种是通过使用合适的安装支架直接将其连接到结构上，或固定在水平或垂直梁上。
EAN-31EL-B型梁传感器包括EAN-30EL型，电解倾斜传感器安装在一个固定规格长度的梁和适当的安装硬件，以确保梁到结构。
光束传感器通常连接在一起以提供差动位移轮廓。连接光束传感器阵列允许确定沿阵列线的垂直沉降轮廓。
EAN-41EL-B型倾斜仪用于监测结构的倾斜和垂直旋转。这是一个高分辨率的倾斜传感器和坚固的建设。电解倾斜仪安装在1、2或3米长的梁内。型号EDI-53ELV读出记录器用于读取传感器输出的电压。还可以在任何远程位置监视或记录输出自动数据采集系统或者自动数据记录器。

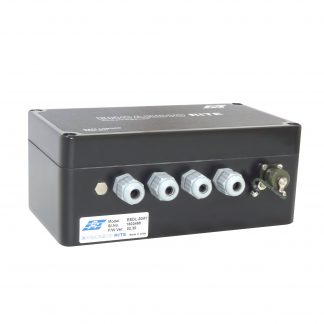

带有自动数据记录器的倾斜仪
的模型ESDL-30MT倾斜仪由安装在自动SDI-12数字接口数据记录器内的单轴或双轴MEMS倾斜传感器组成。它本身就是一个完整的单元，可以监测任何位置的倾斜。
TILTMETER具有宽的工作温度范围，可靠的独立操作，低功耗，与许多电信选项的兼容性以及支持各种测量和控制应用的灵活性。ayx坦克世界
所有测量数据与当前日期、时间、电池电压和数据记录一起存储在数据记录器的内部非易失性存储器中，该存储器可通过GSM/GPRS服务转移到远程服务器/PC。

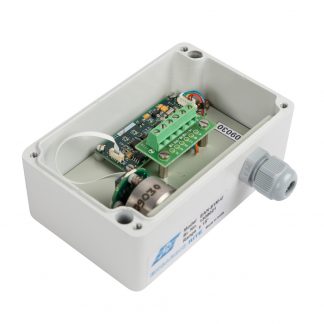

带有SDI-12接口的箱式倾斜仪
Encardio-Rite Model EAN-91M / EAN-93M盒式TILTMETERS适用于监测结构倾斜和垂直旋转的微小变化。TILTMETERS提供相对低成本的系统，提供出色的分辨率和长期稳定性。
的模型ean - 91 m / 93 m倾斜仪可以直接固定在墙壁/结构上。人们还可以将EAN-91M倾斜度计到长度为1 m，2 m和3米的光束，并用作光束传感器，用于监测结构中的差动运动和旋转。
它也用于监测挡土墙的挠度和变形。EAN-91M光束传感器可以垂直和水平安装。各个光束传感器可以连接在一起，从而得到一个轮廓。

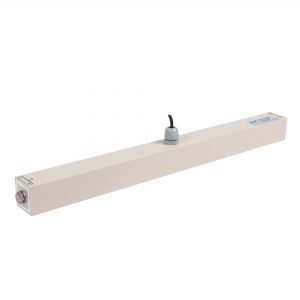

MEMS光束传感器[MEMS倾斜仪]
的Encardio-Rite模型EAN-41M / EAN-42M光束传感器由一个MEMS(微机电系统)传感器组成，该传感器包含在一个特定长度的光束中。它被安装在结构上，用于监测结构的任何差动或倾斜。MEMS光束传感器位于MEMS倾斜仪下。
它可以垂直和水平安装，具有长期的可靠性。这些光束传感器由封装在光束内部的MEMS传感器组成。型号EAN-42M带有SDI-12数字接口，这样所有传感器都可以通过一根总线电缆连接到数据记录器。
梁式传感器安装在垂直串上，用于监测挡土墙、板桩等的挠度和变形。梁式传感器还可以安装在水平长串中，用于测量铁路轨道、隧道、管道、路堤等沿线的差异沉降。
来自MEMS波束传感器的数据提供了威胁变形的早期预警，允许采取纠正行动的时间。

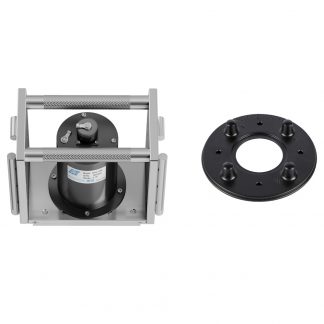

便携式倾斜仪[MEMS倾斜仪]
Encardio-Rite模型ean - 70 m的便携式仪器也被称为便携式MEMS倾斜仪，用于监测任何结构的倾斜度变化。它是一种高分辨率的倾斜传感器，使用经验证的倾角探头技术来实现功能。
该倾斜仪结构坚固，具有良好的温度稳定性。由于开挖、隧道开挖和降水等施工活动影响支撑结构的地面，结构可能会发生倾斜变化。
在蓄积期间装载诸如蓄积期间的坝装载的结构，在挖掘过程中加载膜片壁或负载由于风和交通而装载桥式甲板也可能导致倾斜的变化。来自Model EAN-70M TILTMETER的数据提供了威胁变形的预警，允许采取纠正措施的时间。

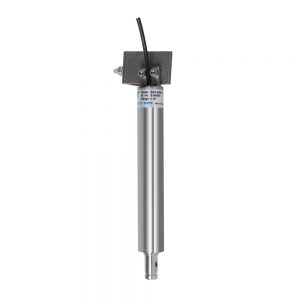

单轴/双向倾斜仪[MEMS倾斜仪]
Encardio-Rite公司的EAN-90M/92M型倾斜仪适用于监测建筑物的倾斜和垂直旋转。这是一个高分辨率的倾斜仪，坚固的结构和优越的温度稳定性。
的型号EAN-90M MEMS倾斜仪由主要传感器组成，安装在不锈钢外壳内。传感器输出为4 V标称±15°。该输出可以在没有任何信号劣化的情况下携带长距离。
该传感器提供了一个相对低成本的系统，提供了优良的分辨率，长期稳定和低热灵敏度。倾斜仪(单轴和双轴)通过可调节支架和可膨胀锚安装在垂直或水平面上。该结构的运动导致倾斜仪的倾斜偏移，从而导致传感器输出的差异。
测量可以在水平或垂直的表面上进行。随后的一系列读数解释了该结构是如何表现的，并表明随着时间的推移，永久性变形。
EAM-92M型MEMS倾斜仪具有SDI-12接口，所有传感器都可以通过一根总线电缆连接到数据记录器。
来自不同倾斜传感器的SDI-12总线电缆也可以连接到相同的数据记录器。虽然带有SDI12接口的倾斜仪有点贵，但节省的电缆成本和所需的数据记录器多路复用器的成本在更大程度上降低了这一点。
MEMS光束传感器箱式倾斜仪[MEMS倾斜仪]
Encardio-rite公司的EAN-91M/EAN-93M箱式MEMS倾斜仪和EAN-91MB/EAN-93M- b梁式传感器用于监测建筑物、大坝、桥梁、隧道等结构的倾斜和垂直旋转的微小变化。
这些倾斜传感器由安装在MEMS光束传感器(1、2或3m长)上的箱式倾斜仪组成。该倾斜仪用于监测结构中的差动和旋转。梁式传感器还用于监测挡土墙的挠度和变形。
它们可以垂直和水平安装。可以以链接的形式使用各个光束传感器来给出轮廓。

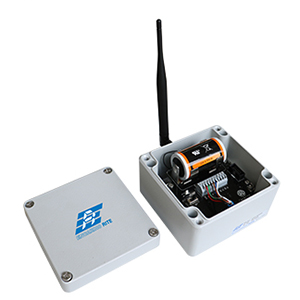

无线倾斜仪[MEMS倾斜仪]
Encardio-rite型号EAN-95MW无线MEMS倾斜仪由±15°标称输出为4v的MEMS传感器组成。该输出可以通过网状无线网络进行远距离传输，而不会出现任何信号退化。
每个单位都被单独校准，以提供高系统精度和可重复性。这些倾斜表直接使用4个安装螺钉或紧固件或使用安装套件固定到垂直或水平面，或者使用安装套件，该安装套件允许在安装TILTMETER时更具灵活性。结构的运动导致倾斜计的倾斜变化，这导致传感器的输出的变化。
测量可以在水平或垂直的表面上进行。随后的一系列读数显示了该结构的行为，并将表明随着时间的推移，永久变形。
Encardio-Rite的倾斜仪的优点
Encardio-Rite的倾斜传感器和光束传感器模型是行业中最好的，因为以下无可挑剔的特点:
- 倾斜仪传感器和光束传感器提供可靠和高分辨率的读数。
- 传感器的结构坚固耐用，不受天气影响。
- 倾斜仪和梁传感器很容易安装，因为倾斜板可以锚定到结构上，甚至在光滑的表面粘结。
- 通过远程数据记录器从传感器获取读数是很容易的。
- 型号EAN-80V采用了经过验证的振动钢丝技术
- 传感器是经济的使用，因为一个倾斜仪可以用来监测任何数量的廉价倾斜板。
ayx坦克世界倾斜仪在土工领域中的应用
倾斜仪和光束传感器有广泛的应用领域，包括:
- 监测挡土墙垂直转动、挠度和变形。
- 监测铁路轨道上的差异沉降。
- 滑坡区构筑物稳定性监测。
- 监测隧道用于收敛和其他运动。
- 评估负载下桥梁和支柱的性能。
- 监测受开挖及覆盖范围的开挖/隧道活动影响的重要建筑物、构筑物、公用设施等。
- 监测大坝、桥墩、桩等的倾斜和旋转。
- 监测火山的变形或结构变化
这是关于倾斜仪和光束传感器以及由Encardio-Rite处理的不同类型的模型的一切。请在下面的评论部分告诉我们你的建议或疑问。
